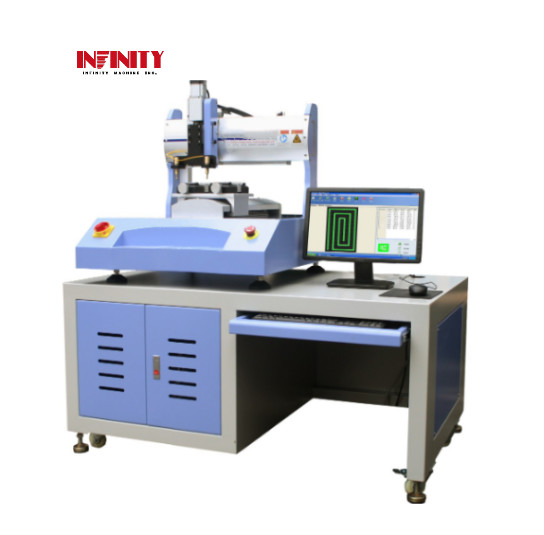

De Aanrakingscomité van de computercontrole Meetapparaat Automatisch voor het Capacitieve Scherm

De Aanrakingscomité van de computercontrole Meetapparaat Automatisch voor het Capacitieve Scherm

Computer Control Touch Panel Tester Automatic for Capacitive Screen

Productdetails:

Plaats van herkomst: Made in China
Merknaam: Infinity Machine
Certificering: CE, ISO
Modelnummer: Rs-5610H

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: Standaard de uitvoer houten geval met verrichtings binnen handboek en video.
Levertijd: Verscheept in 15 dagen na betaling
Betalingscondities: D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 200 reeksen per maand
Contact nu
Gedetailleerde productomschrijving
Teststeekproef: Het capacitieve scherm 1pcs, mobiele telefoon 2pcs X de waaier van de asbeweging: 0~300mm (12“)
Y de waaier van de asbeweging: 0~300mm (12“) Z de waaier van de asbeweging: 0~50mm
Plaatsende nauwkeurigheidscontrole: ±0.001mm (±0.00004“) Dimensie: 770x894x700mm
Gewicht: Ongeveer 120kg Power Source: AC220V 5A of gespecificeerd door gebruiker



De Aanrakingscomité van de computercontrole Meetapparaat Automatisch voor het Capacitieve Scherm



Model: Rs-5610H



Doel:



Het touch screenmeetapparaat onderzocht die onafhankelijk, door ons bedrijf wordt ontwikkeld en wordt vervaardigd is het geavanceerd technische product integreren precisiemachines, een automatische controle en het merken van controletechnologie, de kern waarvan het programma van [het touche screen klikt het merken van controlesysteem] voor computercontrole is. Het heeft de voordelen van sterke functie, eenvoudige programmering, geschikte verrichting en lage prijs enz. Het is toepasselijk voor capacitief touch screen, mobiele het productonderzoek van de telefoonvervaardiging en ontwikkeling en productopsporing.



Patenteer Nr: ZL2011 2056 1683.X



Eigenschappen:



1. De eindfabrikant van het aanrakingspaneel verstrekt communicatie van de testsoftware protocol van IC, kan het de wederzijdse controle tussen realiseren [aanraking

    het scherm klikt het merken van controlesysteem] en zijn mededelingen, om de opsporing van synchronisme te bereiken. Het is compatibel met vele merken

    IC, zoals Cipres, Atmel, Focaltech, melfas, pixcir, Elan, ledis, SSL, Avago, senteli, Hiamx, Synossys en Goodix, enz. kan elk merk ontmoeten

    IC-testvereisten.



2. Het ontmoet de nauwkeurigheidstest van het aanrakingspaneel, jittering test, lineariteittest, gevoeligheidstest, klikt de oude het glijden test en oud test;



3. Bewegingsplaats en test: de geschikte gecoördineerde het plaatsen functie, het is slechts nodig om binnen te nemen om het even welke drie punten [instructieprogramma] aan

    produceer beweging lotuses zoals rondschrijven en driehoek, neem om het even welke twee punten om een lijn en om het even welke vier punten te merken om een rechthoek te merken en het kan

    sla ook de bewegingslotusbloem volgens het programma van het testscherm voor op het volgende roepen;



4. De sterke opslag functioneert: aangezien het testdocument in de computer zonder beperking van groepsaantal en testgegevens wordt opgeslagen, is het geschikt voor het roepen;



5. Het kan de huidige gecoördineerde waarden van X, y-as, motor drijfsnelheid en positieverandering in real time enz. in realtime tonen;



6. Sterke testsoftware: de software is gereserveerd met vele testmethodes volgens de gemeenschappelijke testmethodes van aanrakingspaneel en slechts klanten

    behoefte om de grootte W&L in te voeren van het aanrakingspaneel en testmethode (zoals nauwkeurigheidstest en lineariteittest) voor test te selecteren, geen behoefte die elke keer uitgeven;



7. Touch screen die test merken: De test zal langs om het even welk aangepast spoor te werk gaan. Het meetapparaat klemt een hoofd van de kopertest vast om de test uit te voeren.

    de hoogte van het hoofd van de kopertest en de teststeekproeven zijn regelbaar en de frequentie is ook regelbaar (30 ~100 keer/min).



8. Het touche screen klikt test: het meetapparaat klemt de naald van de mobiele telefoon vast om de test uit te voeren. De hoogte naald en teststeekproeven is

    regelbaar en de frequentie is ook regelbaar. (30 ~100 keer/min).



9. Het kabinet van met hoog-starheidsaluminium en de oppervlakte wordt gemaakt is onderworpen aan het anodiseren behandeling die.



10. X, y-wordt de as gedreven met de servomotor van Japan Panasonic en met de schroef van de de precisiebal van Japan THK en dubbel Lineair de gidsspoor van THK overgebracht,

      met hoge snelheid, met geringe geluidssterkte en duurzaamheid; met het nauwkeurige plaatsen, heeft het de herhaalde nauwkeurigheid van ≤0.01mm, die de beste nauwkeurigheid in is

      de industrie.



11. Software nauwkeurige het plaatsen functie: Het kan de teststeekproef met punten X1, X2 en X3 nauwkeurig plaatsen; na het plaatsen wordt opgeslagen voor de eerste

      de tijd, steekproeven van dezelfde specificatie te hoeven niet om opnieuw met hogere efficiency en nauwkeurigheid worden gekalibreerd en worden geplaatst.



Specificatie:



 Model  Rs-5610H
 Teststeekproef  Het capacitieve scherm 1pcs, mobiele telefoon 2pcs
 X de waaier van de asbeweging  0~300mm (12“)
 Y de waaier van de asbeweging  0~300mm (12“)
 Z de waaier van de asbeweging  0~50mm
 Plaatsende nauwkeurigheidscontrole  ±0.001mm (±0.00004“)
 Herhaalde nauwkeurigheid  ≤0.01mm (≤0.0004“)
 XYZ bewegingssnelheid  0~200mm/sec (de maximum Servomotor die van 12000mm/min drijven)
 Geïntegreerde gewichtslading  30g, 150g, 250g (4 reeksen)
 Afmeting (WxDxH)  770x894x700mm
 Gewicht  Ongeveer 120kg
 Speciale werkende lijst  W1400xD900xH600mm
 Voeding  AC220V 5A of gespecificeerd door gebruiker



De diameter van het hoofd van de kopertest is binnen Ø3~ (veranderlijke) Ø15mm:



De Aanrakingscomité van de computercontrole Meetapparaat Automatisch voor het Capacitieve Scherm

Controlesoftware:



De Aanrakingscomité van de computercontrole Meetapparaat Automatisch voor het Capacitieve Scherm



Sterke functies voor het testen van coördinaten en het uitgeven:

(Produceer automatisch testpatroon na uitgeven). Het is mogelijk om de tests als tekeningscirkel, lijn, schuine lijn, ovaal, driehoek, ruit, rechthoek, multi-line, met meerdere balies en multigraafmatrijs te realiseren.



De Aanrakingscomité van de computercontrole Meetapparaat Automatisch voor het Capacitieve Scherm



Voor het ruilen van het scherm met verschillende specificaties voor elke keer, wordt het slechts vereist om de testhoogten van Punt A (hoogste linkerhoek), Punt B (hoogste juiste hoek), Punt C (bodem juiste hoek) en z-as te bepalen. Dan, zal het standaardtestpatroon worden geproduceerd. Het is geschikt en snel.



De Aanrakingscomité van de computercontrole Meetapparaat Automatisch voor het Capacitieve Scherm



Ontmoet tests zoals het paneelnauwkeurigheid, het jittering, lineariteit en gevoeligheid van de capacitieve weerstandsaanraking (het standaardprogramma van de testgrafiek is ingebouwd geweest)
