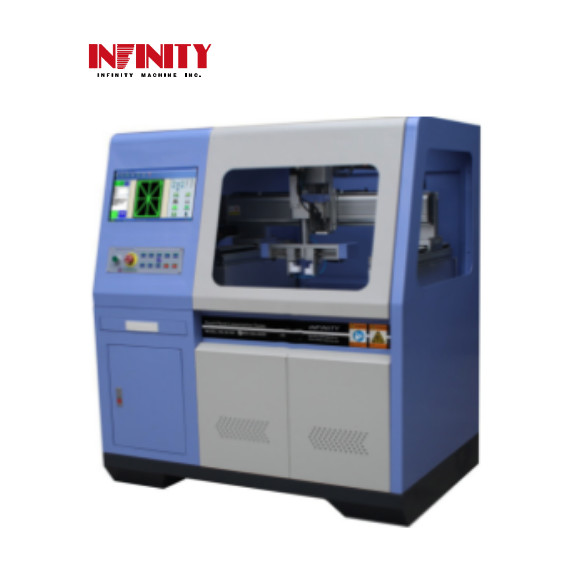

100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid

100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid

    • 100mm / 170mm Infrared Touch Panel Tester 6 Axes With High Accuracy
    • 100mm / 170mm Infrared Touch Panel Tester 6 Axes With High Accuracy
  • 100mm / 170mm Infrared Touch Panel Tester 6 Axes With High Accuracy

    Productdetails:

    Plaats van herkomst: Made in China
    Merknaam: Infinity Machine
    Certificering: CE, ISO
    Modelnummer: Rs-5610R

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: 1 set
    Prijs: Negotiable
    Verpakking Details: Standaard de uitvoer houten geval met verrichtings binnen handboek en video.
    Levertijd: Verscheept in 15 dagen na betaling
    Betalingscondities: D/A, D/P, T/T, Western Union, MoneyGram
    Levering vermogen: 200 reeksen per maand
    Contact nu
    Gedetailleerde productomschrijving
    Teststeekproef: CTP het scherm 1pcs of 2pcs X de waaier van de asbeweging: 0~480mm (ongeveer 19“)
    Y de waaier van de asbeweging: 0~300mm (ongeveer 12“) Z de waaier van de asbeweging: 0~50mm
    Gegevensverzamelingfrequentie: 100kHz, 200kHz, settable 400kHz Dimensie: 1580x1100x1520mm
    Gewicht: ongeveer 650Kg Power Source: AC220V 10A of gespecificeerd door gebruiker



    100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid



    Model: Rs-5610R



    Doel:



    Het multifunctionele meetapparaat van het aanrakingspaneel onderzocht die onafhankelijk, door ons bedrijf wordt ontwikkeld en wordt vervaardigd is een high-tech product het integreren bewegingscontrole, een gegevensverzameling, een analyse en een statistische technologie, de kern waarvan het programma van [de controlesysteem van het aanrakingspaneel] voor het testen is. Het heeft de voordelen van sterke functie, eenvoudige programmering, geschikte verrichting en lage prijs enz. Het is toepasselijk voor CTP touch screen, het infrarode scherm, het productonderzoek volledige van de machinevervaardiging (mobiele telefoon en computer enz.) en ontwikkeling en productopsporing.



    Patenteer Nr: ZL2011 2056 1683.X



    Testpunten:





    100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid



     1. Ontmoet diverse prestatietests van CTP fabriek aan de panelen, veranderings verschillende communicatie protocolhavens om de paneeltests snel te realiseren

         van verschillend IC; ontmoet volledige machinetests van mobiele telefoon en de tabletcomputer enz., brengt de testgegevens door aan computersoftware over

         WIFI voor gegevensverzameling, de analyse en het tellen en produceren de rapporten van PDF en EXCEL-van de test;



     2. Klik nauwkeurigheids test-multi-punt klikken in om het even welke positie van het testgebied volgens verschillende behoeften van klanten, testen de positieafwijking

         van elke punt en steun klikt het twee-punt gelijktijdig om de behandelingscapaciteit en de nauwkeurigheid van het product eerlijk te testen;



     3. Merkend lineariteit test-steun vele beelden zoals parallelle lijnen, verticale lijn, diagonale en cirkelboog om de lineariteitafwijking van te ontdekken

         product. Het kan lijnafstand, aantal en booggrootte naar believen plaatsen binnen het testgebied en meer steunmethodes steunen zoals twee-punt het merken

         gelijktijdig en twee-punt rondschrijven die de nauwkeurigere kenmerken van de productvertegenwoordiging merken te ontmoeten;



     4. De gevoeligheid test-het kan verschillende het merken plaats plaatsen om contact te realiseren merkend of het niet-contact die, de hoogte van aanrakingspen aan het product merken kan

         geplaatst en aangepast en de hoogte van de contactcontrole kan wordt automatisch worden gevonden;



     5. Het gecoördineerde jittering test-het kan vele testgrafieken in het testgebied plaatsen en de gegevens van lezen telkens als voor vaak en berekent de afwijking

         waarde;



     6. het glijden betrouwbaarheidstest: het kan vele testgrafieken in het testgebied en het glijden volgens de specifieke tijd en de opeenvolging aan rechter plaatsen of daar

         is lijnscheiding in test;



     7. Signal-to-noise test: door multipunt klik test van product, kan het de signaalwaarde verwerven door IC wordt verworven en de signal-to-noise verhouding berekenen die;

         (de steun van IC-protocol is nodig)



     8. Het plaatsen de frequentie test-het kan het product in centrale positie van het testgebied raken en controleren en gegevens voor verwerven vaak om te berekenen

         frequentie voor gegevens om gegevens te verzenden;



     9. De test van de reactietijd: klik in om het even welke positie van het testgebied en de controles de aanrakingspanelen en berekent de reactietijd van product aan steun

         test de met meerdere balies van de reactietijd;



     10. De test van de machtsconsumptie: test de statische en dynamische machtsconsumpties van het product met de testmodule van de hoog-nauwkeurigheids miliwatt-vlakke macht;

           (de steun van IC-protocol is nodig)



     11. Met sterke databasefunctie, kan het de verzamelde gegevens snel analyseren om aaneenschakeling van grafiek met gegevens te realiseren, en automatisch divers te produceren

           testrapporten. Deze rapporten kunnen volgens de behoeften van verschillende gebruikers worden veranderd.



     12. Met software bedrijfszekere capaciteit, autorisatie het plaatsen en één-zeer belangrijke test, is het gemakkelijk in verrichting en kan PAS automatisch beoordelen OF ONTBREKEN

           volgens de vastgestelde index (afwijkingswaarde) na test;



     13. De test van de scheidingsgraad: realiseer scheiding en het sluiten de acties van twee aanrakingspennen, de twee aanrakingspennen kunnen parallelle scheiding en het sluiten realiseren,

           verticale scheiding en het sluiten en scheiding 45° en het sluiten. Beweeg de aanrakingspennen om de minimumverrichtingsruimte tussen twee punten te ontdekken

           van de producten, gebruik verschillende kleuren om de daadwerkelijke grafiek en het touche screen te merken om de plaats terug te koppelen van het merken van grafiek, 9 vingergebaar

           Het simuleren van het Testen binnen het Systeem.



    Specificatie:



     Model  Rs-5610R
     Teststeekproef

    CTP het scherm 1pcs of 2pcs (het kan afzonderlijk worden getest of twee steekproeven worden getest door draai)

     X de waaier van de asbeweging  0~480mm (ongeveer 19“)
     Y de waaier van de asbeweging  0~300mm (ongeveer 12“)
     Z de waaier van de asbeweging  0~50mm
     Het plaatsen van nauwkeurigheidscontrole  ±0.001mm (±0.00004“)

     X-Y as herhaalde het plaatsen nauwkeurigheid

     ≤0.01mm (≤0.0004“)
     De X-Y snelheid van de asbeweging  0~500mm/sec
     Z de snelheid van de asbeweging  0~200mm/sec

     Z as het herhaalde plaatsen

     nauwkeurigheid

     ±0.02mm
     Geïntegreerde gewichtslading  30g, 150g, 250g
     Test hoofddiameter  Veranderlijke Ø3~ Ø15mm
     R de snelheid van de asomwenteling  2~5sec/360°

     De maximum slag van het scheiden van as A en B-einden

     100mm of 170mm

     Scheidingssnelheid van de einden van A en B-

     1~50mm/sec

     Analoge & digitale voeding

     voltagewaaier

     DC1.2V~5V

     Analoge &digital voeding

     voltagenauwkeurigheid

     ±0.02V

     De stroom van de machtsconsumptie

     opsporingswaaier

     0~500mA

     De nauwkeurigheid van de de machtsopsporing van de machtsconsumptie

     ±1mW
     Gegevensverzamelingfrequentie  100kHz, 200kHz, settable 400kHz
     Communicatie protocol  I2C bus, seriële poort, USB (de klant verstrekt communicatie protocol en wij maken mededeling aanwinstengegevens plateren)
     Afmeting (WxDxH)  1580x1100x1520mm
     Gewicht  Ongeveer 650kg
     Krachtbron  AC220V 10A of gespecificeerd door gebruiker



    Controlesoftware:



    100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid



    100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid



    100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid



    Het rapport van testgegevens, steun PDF en Excel



    100mm/170mm Infrarood Aanrakingscomité Meetapparaat 6 Assen met Hoge Nauwkeurigheid



    Ontmoet tests zoals het paneelnauwkeurigheid, het jittering, lineariteit en gevoeligheid van de capacitieve weerstandsaanraking (het standaardprogramma van de testgrafiek is ingebouwd geweest).
