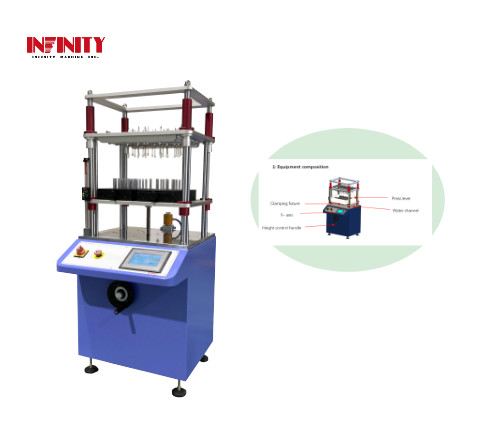

Accurate Durable High Speed Button Testing Machine voor elektronische producten Test

High-speed knopproefmachine

Modelnummer: IN-3302

Toepassing:

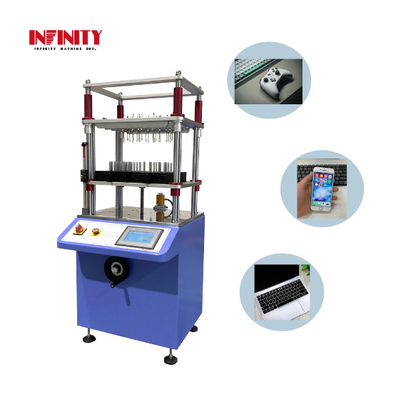

Het apparaat wordt gebruikt voor computertoetsenbord, notebooktoetsenbord, mobiele telefoon, rekenmachine, e-boek, elektronisch woordenboek, game controller, afstandsbediening en andere elektronische producten.

Kenmerken:

1De Japanse Panasonic werd gebruikt.^®Seromotor + SHIMPO^®Planetaire snelheidsreductie aandrijving, laag geluid, duurzaam gebruik;

2.Met behulp van de drukknop van de ladingscorrectiesonde en uitgerust met een speciale ladingscorrectietafel en een elektronisch gewicht dat de ladingscorrectietoevoer van de sonde corrigeert,de slagkracht kan nauwkeurig worden gecontroleerd en de mechanische vermoeidheid van de sleutel kan echt worden weerspiegeld.

3.De machine gebruikt Japan THK® hoogstaal lager staal als steun, Japan THK® lineaire lager transmissie, duurzaam gebruik; De testtafel is gemaakt van aluminium geanodiseerde behandeling,slijtvast oppervlak, voorzien van een porieus apparaat voor het plaatsen van toetsenborden;

4.Japan OMRON®7"TFT kleuren touchscreen + Mitsubishi® PLC-besturing, Engels en Chinees bedieningsinterface, twee testmodi: continue testmodus -- snelle continue testmodus;Intermitterende testmodus -- om te voldoen aan de testvereisten van de wachttijd van de toetsenpers, kunt u de drukhoudtijd 0,1 ~ 99,99 sec instellen, stijgen (hoofd van de knop af) verblijfstijd 0,1 ~ 99,99 sec. Testtijden 0 ~ 99999999 keer kunnen worden ingesteld, met stroomstoring geheugenfunctie,bereiken van het ingestelde aantal automatische stopTestsnelheid: 60 tot 360 keer per minuut in continue testmodus, 5 tot 100 keer per minuut in intermitterende testmodus.

5.Met behulp van een stijve geleidingsgroef, kan de meetkop heen en weer worden verplaatst, kan de meetkop naar links en rechts worden verplaatst, in principe kan elke sleutel worden gemeten.

6Gebouwde kracht sensor, kan real-time test kopdruk, nauwkeuriger en handiger.



Specificatieparameters:



Project	Sspecificaties
Test de rit.	10 mm
Diameter van de perskop	6 of 8 mm (Shaw hardheid 65, zwarte geleidende siliconen kop, bolvormig contactoppervlak)
Drukstaaf A	750 gf (10 sets)
Drukstaaf B	1500 gf (10 sets)
Drukstaaf C	3000 gf (10 sets)
Het is de bedoeling dat het aantal produkten dat in de Gemeenschap wordt geproduceerd,	12
Elektronisch opgeroepen capaciteit	5000gf nauwkeurigheidsniveau 1
Liftbereik van de werkplaat	0~150 mm handopheffing, overeenkomen met de hoogte regel
De steekproefhoudingsbereik	460x320 mm
De installatieomvang van de kopmeting	460x320 mm
Hou de druk laag voor de tijd	0.1 tot 99,99 seconden (instelling beschikbaar)
Stijgende verblijfsduur	0.1 tot 99,99 seconden (instelling beschikbaar)
Instelling van het cyclenummer	0~99999999 keer (instelling)
Testsnelheid	Continu testmodus 60 tot 360 keer / min Continu testmodus 5 tot 100 keer / min
Testpatroon	Continu testmodus, intermitterende testmodus
Machines en toestellen voor de vervaardiging van elektrische apparaten	30 meetkoppen voor het instellen van de belasting (kan optioneel zijn), 10 vaste meetkoppen (kan optioneel zijn), belastingregelingstabel (standaard), elektronische weegstandaard (5000 gf)
Volume	W680x D7300 x H1300mm
Gewicht	Ongeveer 215 kg.
Bron	1 ′′,AC220V, 5A
