Toepassing:

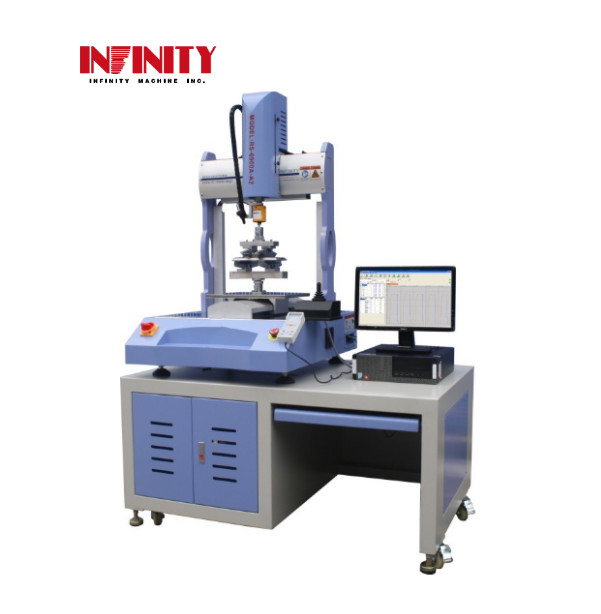

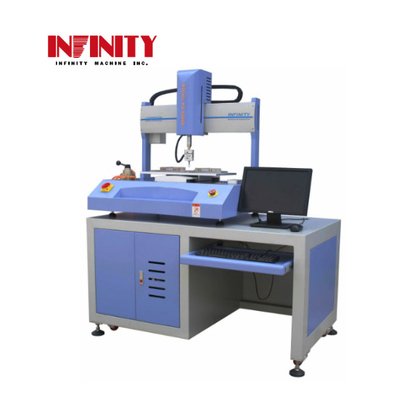

Deze servo-gestuurde multifunctionele tester wordt bestuurd door X-, Y- en Z-assen en is geschikt voor de knopkrachttest, de compressie voor elektronische producten, de 3-punts buigtest en de 4-punts buigtest.



Eigenschappen Model



1. De tester wordt bewogen door X-, Y- en Z-assen, waarbij X en Y de testplatformen bewegen, zodat de meerpunts compressietest voor de knoppen kan worden gerealiseerd, de krachttest en de compressietest van elektronische producten; de Z-as is verbonden met de transducer om de testkracht uit te oefenen, de testkracht te verzamelen en

    de compressietijd te regelen.

2. Het systeem wordt bestuurd door professionele computersoftware, kan de testkracht, testtijd, testcycli en testsnelheid instellen en kan de



    testkracht, testtijd, testsnelheid verzamelen om de testgrafiek te genereren.

3. X-, Y- en Z-assen worden aangedreven door een servomotor van het Japanse Panasonic; transmissie door precieze kogelomloopspindel die de lage ruis



    en lange duurzaamheid kan bereiken.

4. De tester is uitgerust met een bedieningskast, de operator kan de kast ook gebruiken voor de instelling van de tester.



5. De tester is van het type tafelmodel, een speciale tafel als accessoire.



6. Chinese of Engelse interface kan optioneel zijn. De eenheid (N, Lb, gf, kgf) kan vrij worden geschakeld.



7. De testmethode kan worden ingesteld, opgeslagen en opgeroepen voor gebruik vanuit de opslagrecord. De gegevens en de curve kunnen direct worden afgedrukt.



8. De levensdempingscurve kan worden gemaakt, het testrapport kan worden geconverteerd naar Excel- en PDF-bestandsformaat.



Technische parameters



: Model



IF4331	Aandrijfmethode van de Z-as
Servomotor van Japanse Panasonic	Transducer
50N(5kgf)1000N(100kgf)	Bereik van aandrijving (op en neer)
0~150mm	Resolutie van verplaatsing
0~50N(5kgf) of 0~1000N(100kgf)	Resolutie van belasting
0.01N	Nauwkeurigheid van belasting
±0.5%F.S	Testbereik van verplaatsing
0~150mm	Resolutie van verplaatsing
0.002mm	Nauwkeurigheid van verplaatsing
±0.05mm	Bereik van testsnelheid
0.1~150mm/min	Aandrijfmethode van X-Y-as
Servomotor van Panasonic	Besturingswijze
X:(rechts en links) Y:(vooruit en achteruit)	Aandrijfbereik
X:0~300mm Y:0~300mm	Resolutie van verplaatsing
0.002mm	Nauwkeurigheid van verplaatsing
±0.05mm	Bereik van bewegingssnelheid
5~200mm/sec	Max. afmeting van monster
B300xD300mm	Gewicht
Ongeveer 250kg	Afmetingen van de machine
B765xD895mmxH1250mm	Afmetingen met tafel
B1400xD900xH1900mm	Typische toepassing:



1. De meerpunts compressie:











































De testgrafiek. De Y-as is kracht (eenheid kan N, Lb, gf, kgf zijn), de X-as is tijd, de eenheid is Seconden. De instelling voor onderstaande grafiek is om 5 kg te comprimeren om 5 seconden te behouden bij de 5 kg kracht.







De testarmatuur. De diameter voor compressiekussens wordt gemaakt volgens de klantvereiste.



2. knopkrachttest:



De testgrafiek voor de knoptest.





De knoptestarmatuur.





3. De 3-punts en 4-punts buigtest:



De 4-punts buigtest is vergelijkbaar met de 3-punts buigtest, het verschil is de armatuur. Dus hier wordt de 3-punts buigtest geïntroduceerd. Er zijn twee manieren om te testen voor de 3-punts buiging in deze tester, de ene is de 3-punts buigvermoeidheidstest en de andere is de 3-punts buigsterktetest.



De 3-punts buigvermoeidheidstestgrafiek. Deze testgrafiek is vergelijkbaar met de grafiek in de meerpunts krachtbehoudtest.





De vergelijkbare grafiek 3-punts buigsterktetest.







         De 3-punts buigarmatuur.         De 4-punts buigarmatuur.
