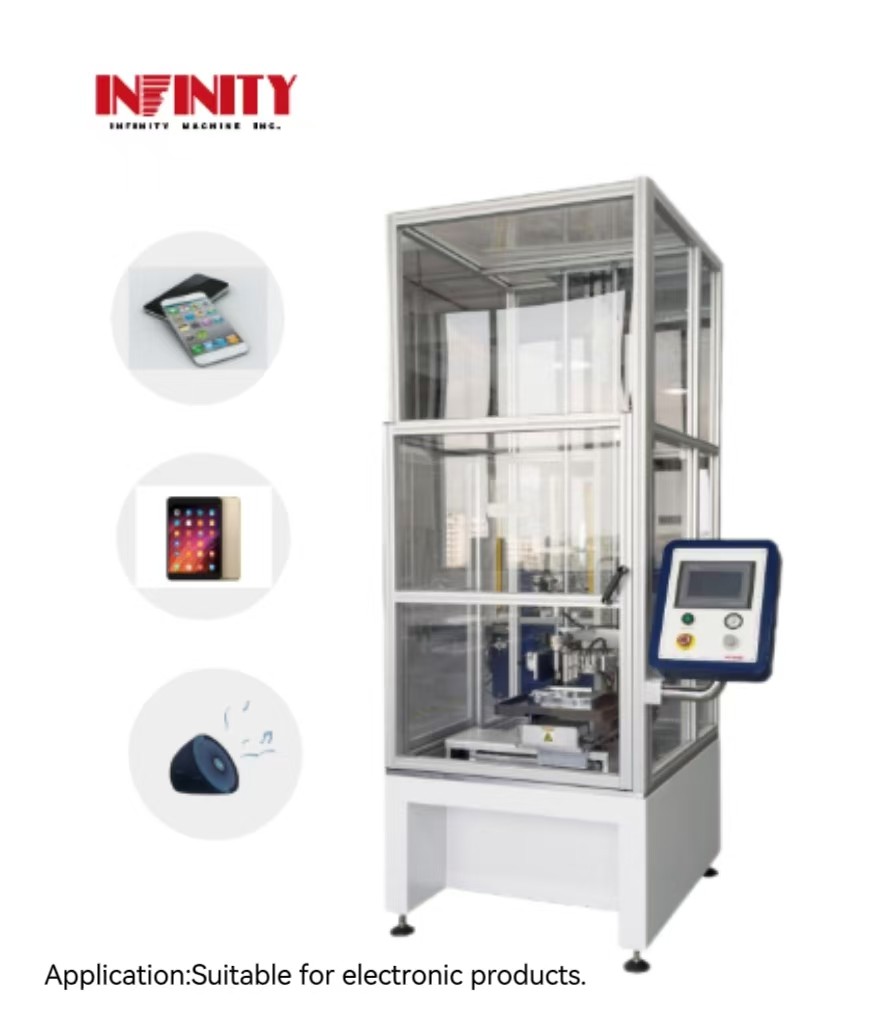

PLC-drieassige automatische slagtoetsmachine voor elektronische producten

Automatische drieassige slagtoetsmachine voor het afbreken van kogels

Modelnummer van het product: ID6150


Toepassing:
De machine neemt PLC-besturingsmodus, de zuigmond gebruikt vacuüm negatieve druk, het vasthouden van verschillende groottes van stalen ballen, druk op de drop knop, de zuigmond,de stalen bal wordt gebruikt als vrije valproef, de oppervlakte van het monster raken en de slagweerstand van het monster testen, wat geschikt is voor de slagtest van mobiele telefoons, tablets, audio- en andere elektronische producten.

Kenmerken:
1De apparatuur gebruikt vacuüm adsorptie methode om stalen ballen te absorberen, wat nauwkeuriger is dan de mechanische klauw drop methode.het kan worden geprogrammeerd om automatische multi-punt cyclus test te realiseren en de test efficiëntie te verbeteren.
2De X-, Y- en Z-assen worden aangedreven door Japan Panasonic servomotor, precisie kogelschroef aandrijving, laag geluid en duurzaam gebruik.
3De taal heeft een vereenvoudigde / Engelse interface, geschikt voor wereldwijde klanten.
4De software is eenvoudig en gemakkelijk te bedienen. Het programma heeft een ontworpen anti-stay functie om de nauwkeurigheid en veiligheid van elke test te garanderen.
5.Unieke automatische reset en automatische pick-up functie, kan onbeheerde en automatische cyclus test realiseren.de stalen bal treft het monster tijdens het opstarten en draaienWanneer het XY-platform in de positie van het kegelgat en de kogelcoas is geplaatst, wordt de splitsing van de splitsing met de splitsing van de splitsing van de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing met de splitsing van de splitsing met de splitsing met de splitsing met de splitsing van de splitsing met de splitsing met de splitsing met de splitsing.de cilinder wordt losgelaten en laat de stalen bal vallenAls de speler de bal laat vallen, wordt de cyclus uitgevoerd.
6.De hele machine heeft een vloerconstructie, het bedieningspaneel kan worden gedraaid, zodat de bediener dichter bij het testgebied, gemakkelijker monster laden en lossen.
7.De apparatuur biedt het perfecte foutdetectiemechanisme van de bedrijfsstaat en de bijbehorende foutinformatie,en real-time detectie en verwerking van servo falen uitvoert, sensorfout, X-, Y- en Z-asgrensfout, om de bescherming van de veiligheid van personen en apparatuur te maximaliseren.
8.Het apparaat is uitgerust met een infraroodlaserfunctie die de positie van het landingspunt nauwkeurig kan bepalen en de tester in staat stelt de testpositie nauwkeurig te bepalen.
9De testformule wordt opgeslagen in de ROM van het systeem, die eenvoudig en handig is om te lezen en de testpositie te wijzigen.

Specificatieparameters:


Beheersing van het apparaat Interface:


Actie-stroomdiagram:

1.Clamp het monster en plaats de bal bij het kegelgat


2De Z-as daalt af en absorbeert de stalen bal.

3Pak de stalen bal op en stijg naar de gestelde slaghoogte.

4Plaats de X- en Y-platformen op het inslagpunt.

5De bal valt en raakt het inslagpunt.

6Op het moment dat de bal stuitert, strekt de cilinder zich uit om de stalen bal vast te klampen om een tweede botsing te voorkomen.

7Nadat het XY-platform is geplaatst in de positie van het conische gat en coaxiaal is met de bal, wordt de cilinder losgelaten en de stalen bal verlaagd.De stalen bal herstelt automatisch naar het midden van het conische gatNadat de Z-as de bal ophaalt, wordt de cyclus uitgevoerd.
