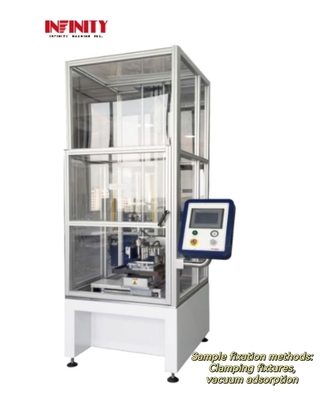

Automatische slagtestmachine voor de slagtest van mobiele telefoons

Automatische slagtestmachine voor het testen van de slag van een dropball, geschikt voor de slagtest van een mobiele telefoon

Modelnummer van het product: ID6150


Toepassing:
De machine neemt PLC-besturingsmodus, de zuigmond gebruikt vacuüm negatieve druk, het vasthouden van verschillende groottes van stalen ballen, druk op de drop knop, de zuigmond,de stalen bal wordt gebruikt als vrije valproef, de oppervlakte van het monster raken en de slagweerstand van het monster testen, wat geschikt is voor de slagtest van mobiele telefoons, tablets, audio- en andere elektronische producten.

Kenmerken:

• De apparatuur gebruikt vacuüm-adsorptie methode om stalen ballen te absorberen, wat nauwkeuriger is dan de mechanische klauwdrop methode.het kan worden geprogrammeerd om automatische multi-punt cyclus test te realiseren en de test efficiëntie te verbeteren.
• X-, Y- en Z-assen worden aangedreven door Japan Panasonic servomotor, precisie bolschroef aandrijving, laag geluid en duurzaam gebruik.
• De taal is vereenvoudigd / Engels interface, geschikt voor wereldwijde klanten.
• Het programma heeft een ontworpen anti-stay-functie om de nauwkeurigheid en veiligheid van elke test te waarborgen.
• Unieke automatische reset en automatische pick-up functie, kan onbeheerde en automatische cyclus test realiseren.de stalen bal treft het monster tijdens het opstarten en draaienWanneer het XY-platform in de positie van het kegelgat en de kogelcoas is geplaatst, wordt de splitsing van de splitsing met de splitsing van de splitsing van de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing met de splitsing van de splitsing met de splitsing van de splitsing met de splitsing met de splitsing van de splitsing met de splitsing met de splitsing met de splitsing van de splitsing met de splitsing met de splitsing met de splitsing.de cilinder wordt losgelaten en laat de stalen bal vallenAls de speler de bal laat vallen, wordt de cyclus uitgevoerd.
• De hele machine neemt vloerstructuurontwerp, het bedieningspaneel kan draaien, zodat de operator dichter bij het testgebied, meer handig monster laden en lossen.
• De apparatuur biedt het perfecte foutdetectiemechanisme van de bedrijfsstaat en de bijbehorende foutinformatie.en real-time detectie en verwerking van servo falen uitvoert, sensorfout, X-, Y- en Z-asgrensfout, om de bescherming van de veiligheid van personen en apparatuur te maximaliseren.
• Het apparaat is uitgerust met een infraroodlaserfunctie die de positie van het landingspunt nauwkeurig kan bepalen en de tester in staat stelt de testpositie nauwkeurig te bepalen.
• De testformule wordt opgeslagen in de ROM van het systeem, die eenvoudig en handig is om te lezen en de testpositie te wijzigen.

Specificatieparameters:

Beheersing van het apparaat Interface:


Actie-stroomdiagram:

                                                         1.Clamp het monster en plaats de bal bij het kegelgat


                                                           2De Z-as daalt af en absorbeert de stalen bal.

                                                           3Pak de stalen bal op en stijg naar de gestelde slaghoogte.

                                                           4Plaats de X- en Y-platformen op het inslagpunt.

                                                                     5De bal valt en raakt het inslagpunt.

                  6Op het moment dat de bal stuitert, strekt de cilinder zich uit om de stalen bal vast te klampen om een tweede botsing te voorkomen.

7Nadat het XY-platform is geplaatst in de positie van het conische gat en coaxiaal is met de bal, wordt de cilinder losgelaten en de stalen bal verlaagd.De stalen bal herstelt automatisch naar het midden van het conische gatNadat de Z-as de bal ophaalt, wordt de cyclus uitgevoerd.

Ondersteuning en diensten:

DeImpactproefmachinede technische ondersteuning en diensten van het product omvatten:
- Installatie- en installatiegids
- Kalibratie- en onderhoudsdiensten
- Hulp bij het oplossen en repareren van storingen
- Software-updates en -upgrades
- Opleiding en onderwijs op het gebied van het gebruik en de veiligheid van machines
- Raadpleging inzake normen en procedures voor de test
