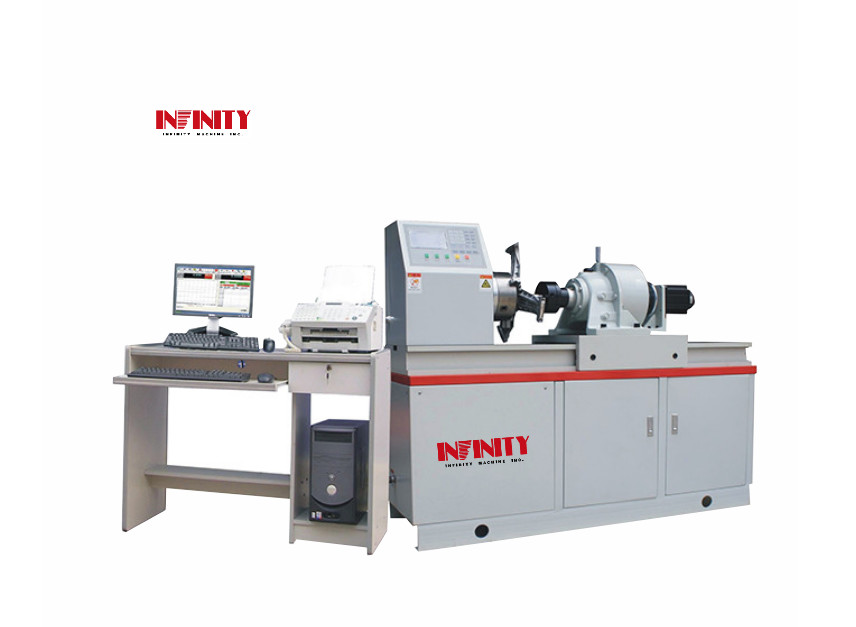

1000 N.m-van de de Machine de Antitorsie van de Metaaltorsie Testende Test Enige Fase 0,75 KW

1000 N.m. Metalen torsietoetsmachine Anti-torsietoets Eenfasige 0,75 Kw

Model: RS-8019

Doel:

Deze machine wordt hoofdzakelijk gebruikt voor metaal en niet-metaal verschillende soorten materialen torsietesten, die de controle van de torsies en de torsiekant kunnen realiseren.Het toevoegen van gerelateerde toebehoren die ook antistorsie testen op onderdelen en componenten kunnen uitvoeren. in de modus van microcomputerbesturing, indien deze is uitgerust met kleine hoekmetingstoestellen,nauwkeurige testgegevens, zoals de torsierelastenmodule (scheermodule G) en de evenredige spanning (TP), kunnen worden verkregen;Het is noodzakelijk testapparatuur voor kwaliteitsinspectie instanties, wetenschappelijke onderzoeksinstituten van hogescholen en industriële en mijnbouwbedrijven.

Deze machine is van horizontale staalstructuur en de buitenkant is van hoogwaardige staalplaat met een hoge bespuiting.en het geluid van het aandrijfsysteem minder dan 60 dB is.

Het aandrijfsysteem gebruikt het Japanse Panasonic servosysteem.De koppelmeting gebruikt een hoge nauwkeurigheid van de koppel sensor en de meting van de draaihoek gebruikt geïmporteerde hoge nauwkeurigheid foto-elektrische encoder.

Structuren en beginselen:

A. Structuur: tabelmodel horizontale type structuur

B. Arbeidsbeginselen:

Het laadsysteem van deze machine gebruikt een servomotor of handmatige bediening en een cycloïde pinwheel reductie doos om te rijden.De metingen van de torsietoestand en de draaihoek nemen een hoge nauwkeurigheid koppel sensor en geïmporteerde hoge nauwkeurigheid foto-elektrische encoder evenals een microcomputer meting systeem.

C. Prestatiekenmerken:

1Het onafhankelijke elektrische meet- en besturingssysteem kan ook computercontrole, verzameling, analyse en verwerking van testgegevens.

De automatische verwerking en weergave van de testgegevens wordt afgerond door:

microcomputer als tekening van de bochten van torsiekant-torsiekant en torsietijd, printer aansluiten om testrapport met testdatum te printen,

Het heeft de functie van automatische opsporing en meting

van de waarde van de torsiekracht en van de torsiekant, van de snelheid van het laden en van de piekhoudbaarheid, enz.;

2. Het heeft een hoge nauwkeurigheid van koppel sensor met ± 350000 resolutie verhouding, en het meetbereik van de torsies kan 2% ∼ 100%;

3. Het heeft de functie van overbelasting bescherming;

4. Het maakt gebruik van cycloïde pinwheel reductie doos en het aandrijfsysteem is stabiel en betrouwbaar;

5Het is uitgerust met een handwiel voor de fijne aanpassing van de torsies en de aanvankelijke torsies kunnen tot nul worden aangepast;

6Een vrij bewegende tafel kan geschikt zijn voor monsters van verschillende lengtes.

7Het is uitgerust met mainstream merken zakelijke computer als controle machine om het instellen van test parameters te bereiken, werkende staat

controle, gegevensverzameling, analyseverwerking, weergave en afdruk van testresultaten enzovoort.

8. Het is vooraf samengesteld met RS_tester torsion test machine software pakketten onder Windows besturingssysteem, en de test kan worden uitgevoerd

overeenkomstig nationale normen of de door de gebruikers vereiste norm.

9Deze machine voldoet aan de normen van GB/T 9370-1999, JJG 269-1981 en GB/T 239-1999 voor torsietoetsmachines en aan de materialtesten.

methoden.

Kenmerken van de software:

1) Automatische nulverwijdering: wanneer de hoofdcontrolcomputer de volgorde van het begin van de test ontvangt, zal het meetsysteem automatisch

nulclearing;

2) Automatische opslag: testgegevens en testomstandigheden kunnen automatisch worden opgeslagen om gegevensverlies te voorkomen als gevolg van abrupte storing of het vergeten van opslag.

3) Testprocedure: de testprocedure als meting, weergave en analyse kan automatisch worden uitgevoerd door een microcomputer;

4) Display-modus: gegevens en bochten kunnen dynamisch worden weergegeven na het testproces;

5) Resultaten weergeven: de testresultaten zijn vrij toegankelijk en de gegevenscurven kunnen opnieuw worden geanalyseerd.

6) Doorgang van de curve: nadat de test is voltooid, kan de krachtwaarde van de testcurvepunten en de vervormingsgegevens door de muis worden gevonden.

en praktisch om toegang te krijgen tot de testparameters van materialen.

7) Resultatenvergelijking: meerdere curves van de monsterfunctie kunnen met behulp van verschillende kleuren op elkaar worden geplaatst, opnieuw verschijnen en gedeeltelijk worden vergroot om

De analyse en vergelijking van één groep monsters te realiseren.

8) Batchtest: voor monsters met dezelfde parameters kan de test voor één batch monsters na één tijdsbepaling ordelijk worden afgerond.

9) Testinstelling: de pre-torsiekant en de torsietijden kunnen worden ingesteld en de constante torsiedoelstelling wordt automatisch vervuld om restspanning te elimineren.

10) Testrapport: testgegevens kunnen automatisch worden verwerkt en weergegeven en het kan testrapport afdrukken met testgegevens, serienummer, materiaal,

Het programma en het drukwerk kunnen worden voortgezet tot een testrapport volgens het door de gebruikers vereiste formaat.

11) Bescherming tegen overbelasting: wanneer de belasting 5% van de nominale waarde overschrijdt, stopt de machine automatisch.

12) Automatische diagnose: het systeem heeft de functie van automatische diagnose.

Als er een abnormale situatie is, stopt de machine automatisch en wordt de bescherming ingevoerd.

13) Bekende parameters van 5 punten kunnen vooraf worden ingesteld. Het kan de snelheid regelen en testgegevens automatisch verzamelen.

automatische stijfheid.

Specificatie:
