| Plaats van herkomst: | Made in China |
| Merknaam: | Infinity Machine |
| Certificering: | CE ISO |
| Modelnummer: | IC1362 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Doorzichtig vel + spons + houten karton |
| Levertijd: | 20-30 dagen na bevestiging van de bestelling |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 200 set per maand |
| Productnaam: | Draad 45° Kegel trekproefmachine | Model: | IC1362 |
|---|---|---|---|
| Maatwerkgrootte: | W1030×D 770×H1620mm | Gewicht van de machine: | 155KG |
| Bron: | AC 220V 3A | ||
| Markeren: | Servomotor draad trekproefmachine,45 Proefmachine voor het trekken van kegeldraad,Testmachine voor het trekken van kleine draden |
||

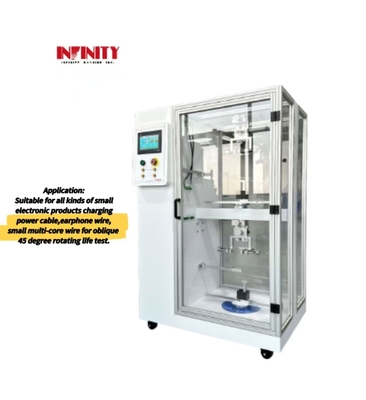

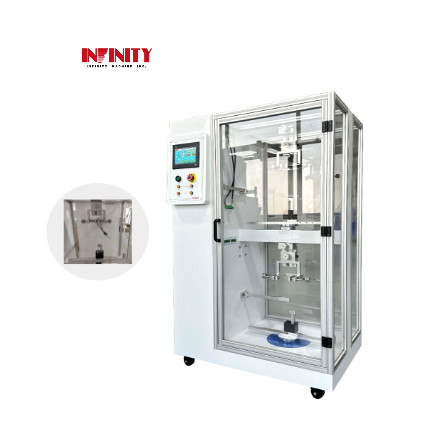

Draad 45° Kegel trekproefmachine
Model: IC1362
Toepassing:
Geschikt voor alle soorten van kleine elektronische producten opladen van stroomkabel, oordoptelefoon draad, kleine multi-core draad voor schuine 45 graden draaiende levensduur test.
Kenmerken:
1. Dual station ontwerp, onafhankelijke besturing, bespaart de test ruimte, transparante beschermende dekking ontwerp, niet alleen handig om de test status te observeren en de veiligheid van de apparatuur te verbeteren.
2. Taiwan WEINVIEW touchscreen + Japan Mitsubishi PLC wordt gebruikt voor het programma besturing. De testcondities kunnen worden ingevoerd in het touchscreen,en de testomstandigheden en testtijden kunnen in realtime worden weergegeven.
3Het wordt aangedreven door Japan Panasonic AC servomotor, Japan SHIMPO precisie planetaire reducer vertraging, Japan Mitsubishi synchrone gordel transmissie, de test hoek is nauwkeurig en controleerbaar,goede herhaalbaarheid en duurzaam gebruik.
4.Met de functie om draadgeleiding te detecteren, wordt de draad tijdens de test losgekoppeld en wordt het alarm onmiddellijk gestopt.
5.Het heeft de functie om de weerstandsverandering van de draad te detecteren en kan de bovenste en onderste limieten instellen.
Specificaties:
|
Pproject |
Sspecificaties |
|
Teststation |
2Slotten |
|
Test de rotatieradius |
280 mm |
|
Testsnelheid |
60-360°/s Verstelbaar (standaard 252°/s) |
|
Testhoek |
0~±720° |
|
Testbelasting |
125 g en 250 g |
|
Bereik van detectie van de weerstand van het lijnmateriaal |
0.01~2Ω |
|
Testtijden |
1 ~ 9,99,999 keer |
Testmethode:
1Bevestig het ene uiteinde van de voedingskabel of de koptelefoonkabel aan de armature, zoals in de volgende figuur wordt weergegeven, vouw het terug in de 80 tot 100 mm van het einde van de klem.en verbinding maken met de referentielijn (de referentielijn gaat door twee beweegbare katrolen zoals in de onderstaande figuur wordt weergegeven, en het andere uiteinde is verbonden met het gewicht).
2Stel de snelheid op 252 graden per seconde, de rotatiehoek is 720 graden, draai 360 graden en draai dan terug naar 360 graden terug naar de oorsprong tot de voltooiing van de tijden,Controleer of de draad goed is.
3Indien het noodzakelijk is te controleren of de draadtest defect is of de draadweerstand verandert,beide uiteinden van de draad worden aangesloten op de machine geleiding of weerstand detectie poort respectievelijkWanneer de draadbreuk defect is of de weerstandsverandering de grens overschrijdt, stopt de machine automatisch de test en het alarm.
SOfware-interface:
Maatwerkgrootte:
