Plaats van herkomst: | Made in China |
Merknaam: | Infinity Machine |
Certificering: | CE, ISO |
Modelnummer: | Rs-8217 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Standaard de uitvoer houten geval met verrichtings binnen handboek en video. |
Levertijd: | Verscheept in 15 dagen na betaling |
Betalingscondities: | D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 200 reeksen per maand |
Impact energy: | 300J, 150J | Pendulum rising angle: | 150° |
---|---|---|---|
Torque of pendulum: | 80.38, 160.77NM | Maximum impact speed: | 5.2m/s |
Specimen support span: | 40mm | Impact blade thickness: | 16mm |
Power: | three-phase, 380V, ±10%, 50Hz | Main unit dimension: | 2124x600x1340mm |
Hoog licht: | de machine van de baldaling,impact testapparatuur |

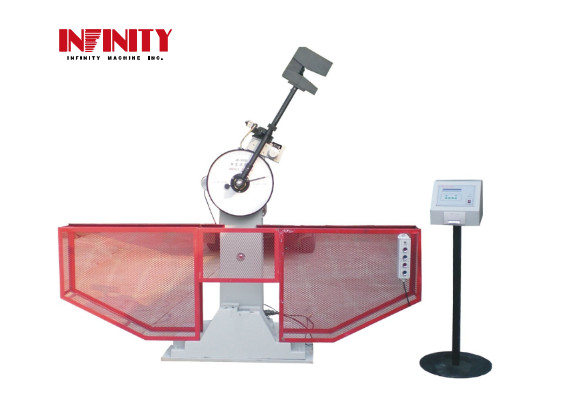

Metalen slagtoetsapparatuur voor slagweerstand ISO83-76 / ISO148-83
Model: RS-8217
KortInleiding:
Deze machine wordt gebruikt voor het testen van de slagweerstand van metalen materialen onder dynamische belasting, om de stoffelijke slagsterkte onder dynamische belasting te beoordelen.Een werkcyclus van deze machine omvat pendel stijgende, vergrendeling terugtrekken, impact, automatische swing en energie display. pendel stijgt automatisch na de impact monster voor de volgende slagtest. Het neemt PLC controle en LCD display,het is handig voor lezen en bedienenHet kan beter zijn superioriteit tonen voor een continu groot aantal slagtests op metallurgisch onderzoek en in de testruimte van de mechanische fabrikant.
Testnormen:
1. Nationale norm: GB/T3808-2002 testmethode van pendelinslagtoetsmachine
2Internationale norm: ISO83-76 stalen scharnier (U-notch) slagtest
3. Internationale norm: ISO148-83 stalen enkelvoudige balk (V-inkeping) botstest
Basisstructuur:
Deze botstestmachine bestaat uit de basis, het kader, de slinger, de wijzerplaat, het aandrijfmechanisme, het hangmechanisme van de slinger, de veiligheidsinrichting, het bedieningsgedeelte van het elektrische apparaat,energie meten, besturingssysteem en gegevensverwerkingssysteem.
Basisconfiguratie:
gastmachine: met inbegrip van basis, frame, pendel, wijzerplaat, transmissie-mechanisme, hangmechanisme van de pendel, veiligheidsinrichting,met een dragerkaak en een optisch-elektrische encoder (Japanse LINE).
Pendel: 300J, 150J, elk is één stuk.
Elektrisch bedieningssysteem: één set met automatische bedieningsfunctie voor verschillende cycli van het nemen van het slinger, het inslaan, het schommelen van het slinger en het opnieuw inslaan.
Energie meet- en besturingssysteem plus gegevensverwerkingssysteem: één set, LCD-displays met stijgende hoek, hoek en energie, en het testresultaat kan na de inslag automatisch worden afgedrukt.
Specificatie:
Impactenergie | 300J, 150J |
Opwaartse hoek van het slinger | 150° |
Afstand van de as van het slinger naar het inslagcentrum | 750 mm |
Koppel van slinger | 80.38, 160,77NM |
Maximale slagsnelheid | 5.2m/s |
De draagruimte van het monster | 40 mm |
Bevestigingsterminal met boogstraal | R1+0.5(GB/T3808-2002 GB/T229-94) |
Boogstraal van het slagblad | R2-2,5 mm (GB/T3808-2002 GB/T229-94) |
Snijhoek van het slagblad | 30° |
Dikte van het slagblad | 16 mm |
Resolutie van de sensor voor hoekverplaatsing: | 0.1° |
Kracht | driefasig, 380V, ±10%, 50Hz |
Dimensies van de hoofdeenheid (WxDxH) | ongeveer 2124x600x1340 mm |
Gewicht | ongeveer 500 kg |
Foto:
