ID6150 Drieassige automatische kogeldrop-inslagtestmachine voor mobiele telefoons Tabletten luidspreker
Model: ID6150
Download de specificatie PDF:Automatische drieassige slagtest met vallende kogels...
Productbeschrijving:
Automatische drieassigeTestmachine voor het testen van het effect van een kogelDe zuigmond gebruikt vacuüm negatieve druk om stalen ballen van verschillende groottes vast te klemmen.en de zuigstuk klemmen en laat de stalen bal onmiddellijkDe stalen bal wordt onderworpen aan een vrije val test, impact het oppervlak van het monster, en detecteren van het monster.geschikt voor de botstests van mobiele telefoons, tablets, audio- en andere elektronische producten.
Technische parameters:
| Parameters |
Sspecificaties |
| Specificaties voor stalen kogels |
20 g, 500 g of specifiek |
| Specificaties voor acrylballen |
160gor specificeren |
| Testhoogte |
50-1200 mm |
| Hoogtetolerantie |
± 1 mm |
| Vervoer op de X-as |
420 mm |
| Vervoer op de Y-as |
300 mm |
| Versnellingsbereik op de X-as |
1~100 mm/s |
| Versnellingsbereik op de Y-as |
1~100 mm/s |
| Versnellingsbereik van de Z-as |
1-200 mm/s |
| Grootte van de apparatuur |
1140 × 1200 × 2700 mm |
| Gewicht van de apparatuur |
1140 × 1200 × 2700 mm |
| Werkende stroomtoevoer |
AC220V 2A 50Hz |
| Vermogen van de apparatuur |
1200 W |
Belangrijkste kenmerken:

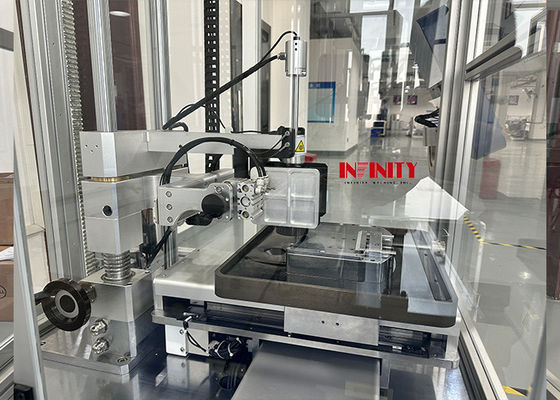

1.Testmachine voor het testen van het effect van een kogelgebruikt een vacuüm-adsorptiemethode om stalen kogels te absorberen, die nauwkeuriger is dan de mechanische klemmethode. Tegelijkertijd is het uitgerust met een geïntegreerd X-Y-platform met hoge snelheid,die kan worden geprogrammeerd om automatische tests met een cyclus van meerdere punten uit te voeren om de testdoeltreffendheid te verbeteren.
2De X-, Y- en Z-assen worden aangedreven doorJapanse Panasonic servomotorenen precisie-kogelschroeftransmissie, die geruisloos en duurzaam zijn.
3DetaalHet is mogelijk om te schakelen tussen de vereenvoudigde Chinese en de Engelse bedieningsinterfaces, wat geschikt is voor wereldwijde klanten.
4DesoftwareHet programma is ontworpen met een onfeilbare functie om de nauwkeurigheid en veiligheid van elke test te garanderen.

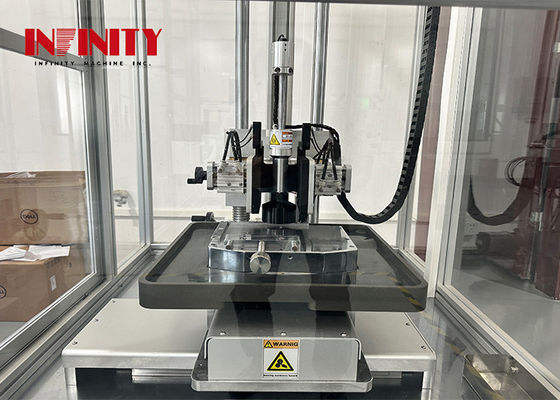

5Uniek.automatischde herstelling en automatische opvang van de gedropte ballen maken het mogelijk om de cyclus zonder toezicht en automatisch te testen.De stalen bal raakt het monster.De stalen bal stuitert op en wordt vastgeklemd door de spalk om secundaire impact op het monster te voorkomen.Laat de cilinder los en leg de stalen bal neer.De stalen bal wordt automatisch teruggezet naar het midden van het afgelegen gat. Nadat de Z-as daalt om de bal op te halen, wordt de cyclus uitgevoerd.

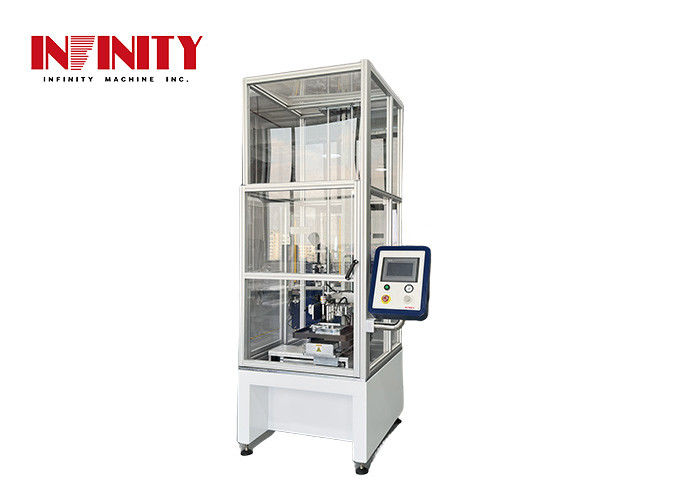

6.De hele machine neemt eenhet ontwerp van een vloerhoudende structuur,en het bedieningspaneel kan worden gedraaid om de gebruiker dichter bij het testgebied te brengen en het laden en lossen van monsters gemakkelijker te maken.
7.Test van de impact van de bal apparatuurHet biedt een volledigeMechanisme voor het opsporen van storingenHet detecteert en verwerkt servofouten, sensorfouten, X, Y,Z-as beperkt storingen en andere verschijnselen in realtime om persoonlijke bescherming te maximaliseren. en veiligheid van de apparatuur.
8.De apparatuur is uitgerust met eeninfraroodlaserfunctie, die het landingspunt nauwkeurig kan lokaliseren, waardoor het voor proefpersonen handig is om de testlocatie nauwkeurig te bepalen.
9.Het testrecept wordt opgeslagen in deROM van het systeem, die eenvoudig en handig is om de testpositie op te halen en te veranderen.
Interface voor het bedienen van het apparaat:
Actie-stroomdiagram:
Bedrijfsprofiel:
